异程系统的要点解读
  • 概念与原理

异程系统,供水由近到远依次供给,回水由近到远依 次返回。 近端末端循环管路短,远端末端循环管路长。

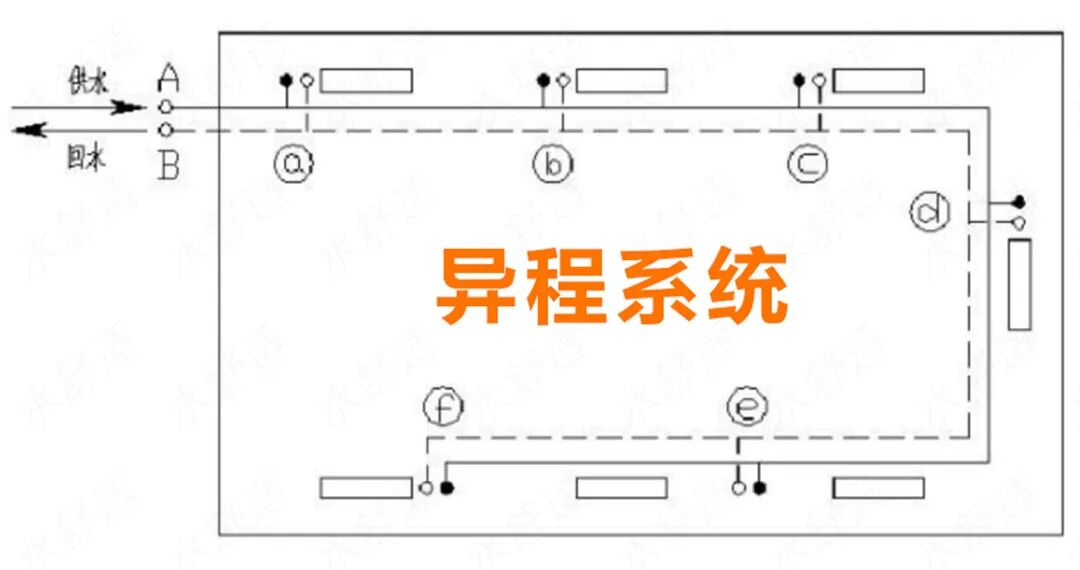

对照上图,供水从  A出发,依次由进水口进入  a、b、  c、d、e、f等五个末端; 但由于水力惰性,回水先后 次序与供水一致  a、b、c、d、e、f(末端  a最先进入 回水口,末端  f则最后)。

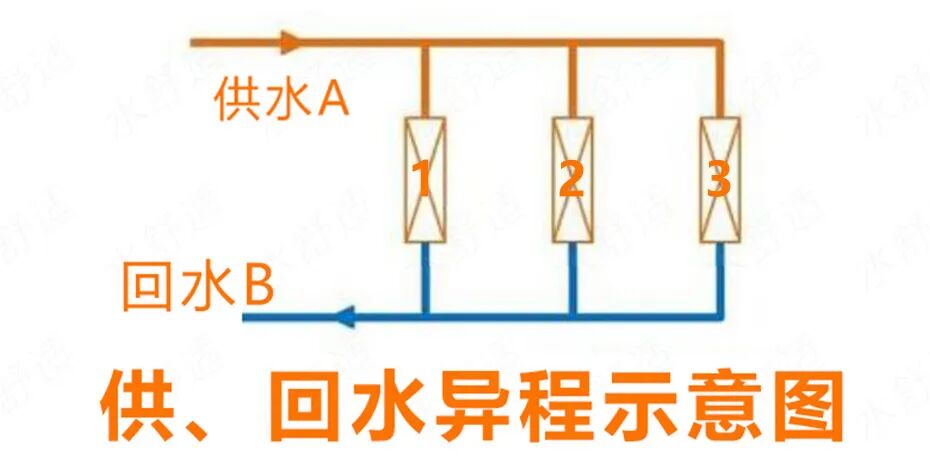

对照下图,水力从 A到B,在末端 3中行进距离最短, 末端 2次之,末端 1的距离最短。 相应的,末端 1得水 量最大,使用效果最好; 末端 2次之,末端 3最差。
在异程系统中,经过每一并联环路的管长均不相等。系统较大时,需要在每一个并联支路上安装流量调节装置。

  • 分类

在实际应用中,异程系统根据不同的安装和使用场景, 也有着不同的表现形式:

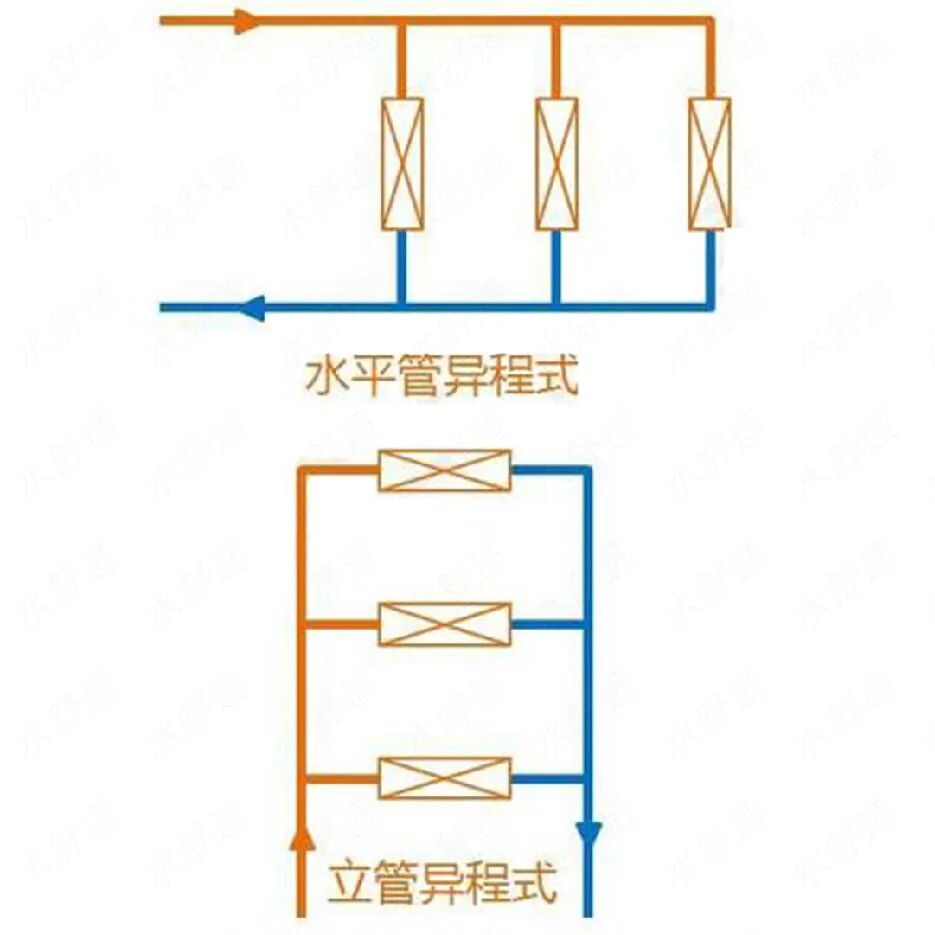

按管路的位置和方向,异程系统可分为水平管异程系 统和立管异程系统。
无论是哪种形式,异程系统都遵循一个简单的规则: 水力先进先出、后进后出。

  • 优势

经过每个并联环路的管道长度都不相等,系统简单,耗用管材少,施工难度小。
尽管从理论上说,异程不如同程合理,但由于异程系统回水干管简短,可节约初投资;而且在施工时可以采用共架敷设(供回水干管坡向一致),易于施工,因而一般工程上采用异程较多。

  • 劣势

管路总长度不等,管路阻力不平衡,水力稳定性较差,调试较为不方便。
